Sony CRF 320

Saudações a todos os colegas que passam por aqui.

Hoje posto algumas imagens e informações do Sony CRF 320, que a muito tempo estava a procura e enfim consegui um exemplar em muito bom estado estético e parcialmente funcional.

O CRF 320 é um clássico da linha sony e foi precursor de outros parecidos, tal como o 320A e o 330K, foi fabricado na década de 70 e início da década de 80.
O receptor inspira muita  robustes, tem chassi em alumínio e também bastante pesado. O dial é suave e preciso e tem uma redução de 8x1, em SW o dial tem leitura analógica e digital, portando um frequencímetro logo acima.
seguem abaixo mais algumas imagens deste belíssimo receptor. O manual de serviço esta no tópico manuais na barra de menus acima, é só clicar e baixar.

Sony CRF 320

Sony CRF 320 - detalhe do painel frontal

Aqui o Sony CRF 320 em destaque tendo ao fundo o Panasonic RF 4900,

 e entre eles um Icom IC 2720.

Grande abraço a todos.

PY2LSB - Ricardo

Read more »

Posted in: communications receiver,História,Sony CRF 320,SOny ICF SW55,Sony ICF SW77

Sony ICF SW77

Saudações cordiais a todos que passam por aqui, posto hoje sobre o Sony icf sw77, o mais novo integrante aqui do shack.
Faz já um tempo que eu estava a procura de um exemplar em excelentes condições, e agora ele apareceu.
O SW77 é um rádio bastante conhecido no meio dos radioescutas, apesar da sua idade é um radio bonito e cheio de recursos. Eu particularmente gosto do grande display e do dial rotativo, que facilita bastante a sintonização das emissoras.
segue baixo algumas fotos e informações deste belíssimo receptor.

Algumas informações técnicas a respeito:

Radio de ondas curtas portátil de dupla conversão
Detecção síncrona selecionável LSB/USB
Cobertura: 150 kHz - 30 MHz e FM (estéreo com headphones)
Passo de 1 kHz, 9/10 kHz em Ondas Médias e 9 kHz em Ondas Longas; Passo de 50 kHz em FM
Filtro Wide / Narrow
Filtro de áudio News/Normal/Music
SSB LSB/USB
Sintonia fina para SSB
152 Memórias alfa numéricas que armazenam os modos de sintonia (AM/USB/LSB)
Jack para antena externa
Saída para gravação (estéreo, nível de linha)
Atenuador com controle de ganho de RF
Funções de alarme
Entrada para antena externa
Relógio com a hora local ou UTC
Alimentação externa de 6VDC e fonte de alimentação 127 Volts padrão Alemão

73 a todos.

PY2LSB - Ricardo

Read more »

Posted in: communications receiver,ondas curtas,QSL cards,Receptor SWL,sony sw77

Ts 940 S Limited

Saudações cordiais a todos!

Depois de alguns dias sem postar coloco hj algumas informações a respeito do Kenwood TS 940S, um rádio já antigo mas que ainda oferece bons recursos e ótimo áudio.

Segue abaixo uma foto dele aqui no meu shack, junto com uma pequena imagem de Santa Terezinha, Padroeira aqui do meu bairro e que sempre me acompanha.

O único problema detectado até o momento e a lampada do sub display não funcional na extremidade esquerda, mas que não interfere em nada no funcionamento ou visualização do display.

O Ts 940S começou a ser produzido em 1985 e era totalmente em estado sólido, o que o diferenciava de seus antecessores híbridos (transistores e válvulas). Ainda hoje é bastante popular entre a comunidade radioamadorística.

O rádio transmite em todas as bandas HF destinadas  a radioamadores, inclusive as bandas WARC e seu receptor tem cobertura geral de 150 Khz à 30 Mhz com quadrupla conversão em AM, SSB, FSK e CW. Possui acoplador interno, fonte interna, IF notch, CW reverso, 40 memórias, slope em SSB, AGC variável e outras funções.

É um equipamento pesado (20 kg) e rubusto, com uma ergonomia de acesso a seus knobs e teclas que eu ainda não tinha experimentado, nos radios modernos atuais, onde tudo é compacto existe uma grande dificuldade de acesso aos knobs principalmente por serem pequenos e próximos uns aos outros, no TS 940 isso não existe, os knobs e teclas são de fácil acesso e com bom espaçamento entre eles o que ocasiona maior conforto pra utiliza-lo.

Além de suas qualidades técnicas, trata-se de um lindo equipamento remanescente do tempo em que as coisas ainda eram feitas para durar muitos anos.

Vou postar o manual do usuário e manual de serviço, é só procurar na aba manuais e esquemas no topo do blog, pra quem interessar é só baixar....73 a todos.

PY2LSB - Ricardo

Read more »

Signal Generetor HP 606B

Saudações a todos.

Hoje posto aqui algumas fotos de um Gerador de Sinais marca HP 606B encontrado em péssimo estado, muito sujo e com a poeira acumulada de anos de abandono.

Este gerador de sinais começou a ser fabricado no ano de 1958, substituindo com algumas vantagens o modelo 606A.

Abaixo a imagem do gerador já sem a sua caixa metálica, mostrando que o mesmo encontra-se bastante sujo e com alguns dos knobs travados por falta de lubrificação.

Aqui mais algumas imagens mostrando seu interior, apesar da sujeira que ostentava, seu interior esta em muito bom estado, o que foi uma grande e boa surpresa.

A foto mostrada abaixo já é da unidade sem sua blindagem.

A retirada da blindagem levou um certo tempo, já que são mais de 20 parafusos, e o interessante é que dentro do gerador existe uma chave Alen bastante comprida, própria a retirar 4 parafusos que ficam escondidos em uma fresta, sem essa chave seria impossível retirar a blindagem.

Aqui mostrando a parte do atenuador e transistores, já que é um equipamento hibrido.

Aqui a vista superior, sem a blindagem mostrando as válvulas e o que creio eu as chaves de onda.

Detalhe das válvulas.

Detalhe da chave de ondas ( se eu estiver errado me corrijam)

Aqui já totalmente desmontado e sem a frente que estava no tangue para ser lavada.

Aqui detalhe dos VU´s, foram desmontados e limpos e ficou aceitável.

Começando a remontagem

Continuação da anterior

Detalhe do dial do gerador

detalhe dos VU´s já instalados

Aqui já com os Knobs limpos e instalados no seu devido lugar.

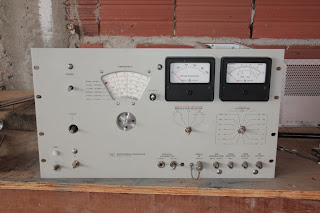

Aqui o gerador já montado com sua caixa metálica

Uma frontal do gerador já montado.

Aqui uma foto de como estava o gerador, e uma depois da limpeza, o resultado ficou legal..

Depois de muito trabalho, ficou muito melhor do que estava, a poeira interna foi soprada com a ajuda de um compressor.

Tenho ainda uma outra unidade deste gerador, na próxima limpeza vou tentar não desmontar o aparelho e fazer uma limpeza mais superficial, já que é bastante trabalhoso o desmonte dele.

A próxima etapa e fazer testes e ver como ele se comporta, se precisa de algum reparo ou calibração.

A parte da manutenção, vou consultar colegas mais experientes pra uma ajuda...

Espero que seja interessante esta postagem pra que nunca tinha visto um desses por dentro, e para aqueles que nem nunca viram um gerador igual a esse.

73 a todos.

PY2LSB - Ricardo

Read more »

Posted in: agilent.,Brasil,comemorativos,communications receiver,gerador de sinais,HP 606B,receptores,signal generator HP
